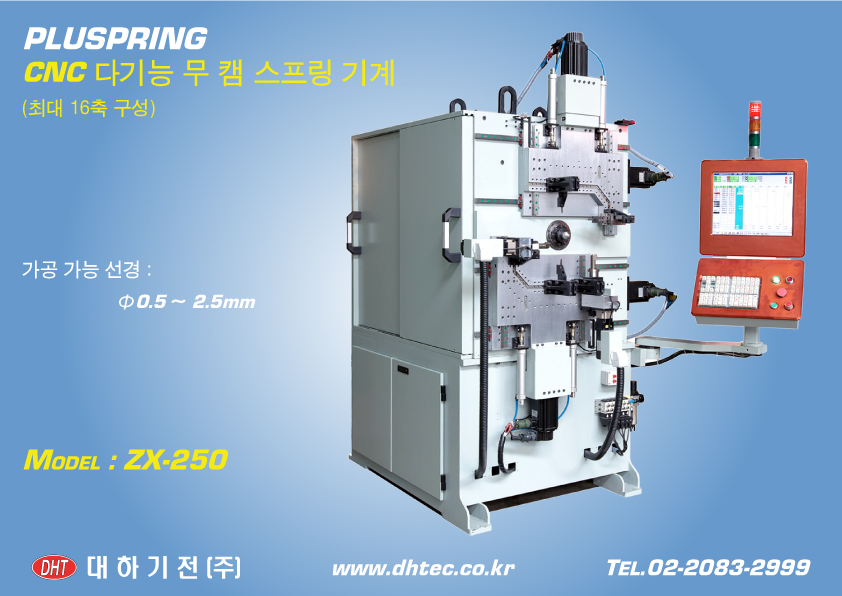

새롭게 고안되어 선보이는  신개념 CNC 무 캠 스프링 기계 입니다.

모델명 : ZX-250 (최대 16축 구성)











본 기계는 새로운 방식으로, 특허 출원이 되어 있습니다.



       * 특징 :

                      - 기본 9축 (기본 서보스피너 2SET 포함),  최대 16축 구성 가능

                      - 무 캠 방식 (서보 직선 제어 방식)으로, 매우 쉬운 축 조작

                         → 캠이 필요 없으며, 툴 장착 후, 수동 조작 → 자동 입력 방식으로 쉽게 스프링 제작 프로그램 설계가 가능합니다.

                      - 매우 쉽게 설계된 프로그램 인터페이스

                    - 파일 인덱스 기능

                    - 화면상 도움말 제공

                    - USB 포트 : 프로그램 저장 & 불러오기

                    - 수동조작 → 자동 입력의 "TEACH" 기능

                    - 축 우선 순위 제어 기능

                    - 프로그램 가능한 일시정지 시간 및 지속 시간 설정

                    - 프로그램 가능한 수동 조작 속도

                    - 캠 / 퀼 / 서보스피너 각도 설정 가능

                    - 서보스피너 회전수 설정 가능

                    - Test 도중 프로그램 편집 즉시 수정가능한 SUSPEND 편집 모드

                       (1 Cycle 또는 비상 정지를 하지 않고 편집 필요한 위치에서 편집을 위한 정지 기능)
                       → 프로그램 편집 완료 → Test 복귀 → 연속적인 Test)

                      - 매우 정밀한 와이어 피드 분해능

                      - 빠른 서보 구동 속도와 매우 정밀한 축 위치 반복 정밀도

                      - 다양한 기능 (외부 출력 제어 16포트)

                      - MPG 제어 기능

                      - 자동 컷팅 기능

                      - 원하는 위치까지 자동으로 움직이는 POS MOVE 기능 (불필요한 다 축 수동 조작이 간편해 집니다)

                      - 간편한 툴 설치 (툴홀더 설치 위치에 번호 표시 및 툴 홀더에 SCALE 부착으로 매우 쉽게 셋업)
                      - CNC-620 / CSM-720 스프링 기계의 모든 툴과 100% 호환 사용 (서보스피너 툴은 제외)

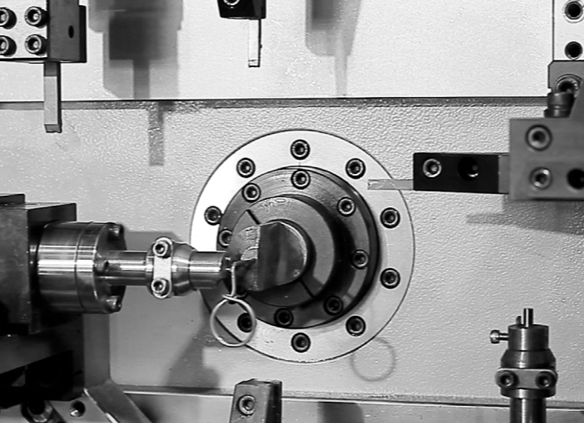

                      - 옵션인 더블 서보스피너를 사용(내측, 외측 툴 모두 회전)하여, 내측 툴 회전으로 더욱 더 간단하게 제품을 생산할 수 있습니다.
