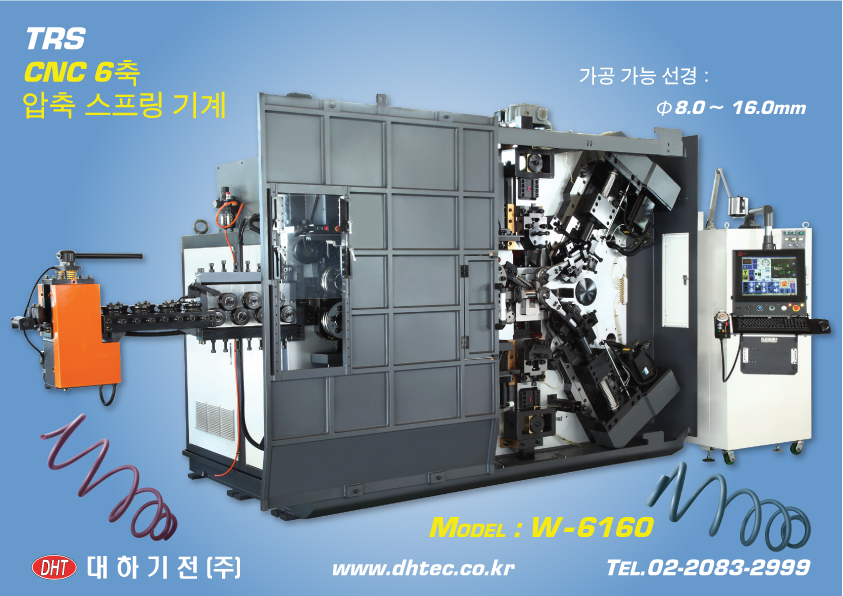

스프링기계> W-6160 :: TRS CNC 6축 압축 스프링 기계

스프링기계> W-6160 :: TRS CNC 6축 압축 스프링 기계

---

* 특징 :

• 6축 구성 CNC 서보 제어 시스템
• 피드 롤러 4 SET
• 정밀하고 강력한 WIRE 이송
• 강력한 WIRE 절단 축
• WINDOWS XP Embeded 기반 사용자 대화형 그래픽 방식 제어 프로그램
• 다양한 스프링 형상 손쉬운 프로그램 셋업
• 스프링 형상 정보 입력 ( 도면 형상 ) → 자동 프로그램 ( AUTO EDIT )
• 외경 제어축 : 서보모터와 볼스크류 직결 구동의 정밀 제어
• 피드 롤러, 상 · 하 컷팅 ( WEDGE 피치 ) 축 : 서보 모터와 정밀 감속기 직결 구동
  → GEAR BACKLASH가 최소화, 기계 정밀도 및 파워가 향상되었으며,
  기계 가동 시 소음이 감소되고 부드러워졌습니다.
• 컴퓨터 제어로 빠르고 간단하게 좌권 / 우권의 변경 및 셋업
• 다양한 반복, 입 · 출력 제어 기능
• 피치가 커짐에 따른 외경 감소 보상 제어 기능
• 쉽고 간편한 TEACH EDIT 기능 ( 수동 조작 → 자동 입력 )
• 생산 도중 프로그램 수정 가능한 편집 모드

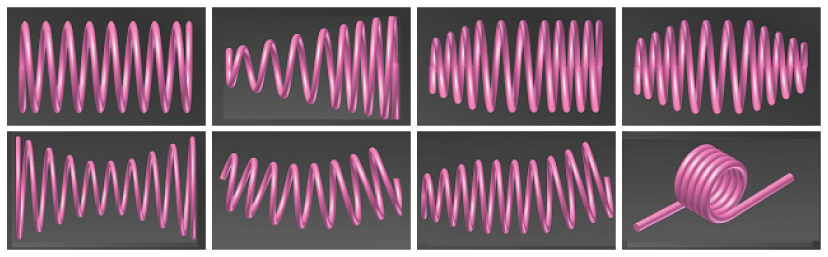

• 생산 전 3차원 그래픽 시뮬레이션
• 그래프 ( 차트 )를 통한 외경, 피치, 권수 편집 기능
• 퍼센트 제어 기능 ( 외경, 피치, 권수 전반적 제어 )
• Wire 이송량에 대한 정확한 실제 권수 표시 · 제어 기능
• 다양한 컷팅 각도 제어 모드 ( 0-360 / 90-270 등 )
• 기계 컨트롤러에서 Decoiler 회전 속도 제어 기능
• 프로그램 가능한 심금 ( ARBOR ) 자동 IN ↔ OUT
• USB 포트 간편한 파일 입 · 출력 기능
• 강한 내구성, 긴 수명을 가진 SSD 방식의 시스템 디스크
• 인터넷 연결 시 원격 제어를 통한 진단 및 수리 가능
• 다양한 컷팅 방식 : Straight / Swing / Torsion 컷팅 등

---

* 표준 제원 :

모델	W-6160
축	6축
가공 가능 선경 ( mm )	Φ 8.0 ~ 16.0
최대 코일 가능 외경 (표준) ( mm )	Φ 250
피드 롤러 구성 ( Set )	4
와이어 인장 강도 ( N / mm2 )	2000
최소 스프링 지수 ( Dm / d )	≧ 3
와이어 이송	무제한
와이어 이송 속도 ( m / 분 )	40
최대 생산 속도 ( PCS / 분 )	30
전원	220 V 또는 380 V, 3 Phase
컨트롤러 / 프로그램	Intel Atom Processor 시스템 / Windows XP 기반 전용 프로그램
기계 크기 ( L x W x H ) ( Cm )	436 x 220 x 270
기계 중량 ( About ) ( Kgs )	17000
※ 기계의 디자인 및 품질, 정밀도 향상을 위해서 예고 없이 기계의 사양이 변경될 수 있습니다.
